逻辑分析仪逆向数字功率仪通信

这个项目对应媒体平台上“用 DSLogic 逻辑分析仪逆向数字功率仪”的演示。视频里可以快速看到结果，但真正复现时，关键不在于让 Agent 直接“看懂波形”，而是让它拿到正确的现场上下文和协议解码结果。

这个项目在解决什么问题？

目标是破解数字功率仪上位机在不同操作下发送给仪器的通信命令。

例如：

开始采集
停止采集
回传数据
设置电压、电流或功率上限
查询当前状态

最终希望得到一张命令映射表：开发者在上位机里点击了什么，物理通信层实际出现了什么数据帧，这些数据帧分别代表什么含义。

当前硬件、软件与连接方式

现场连接关系可以先按下图理解：

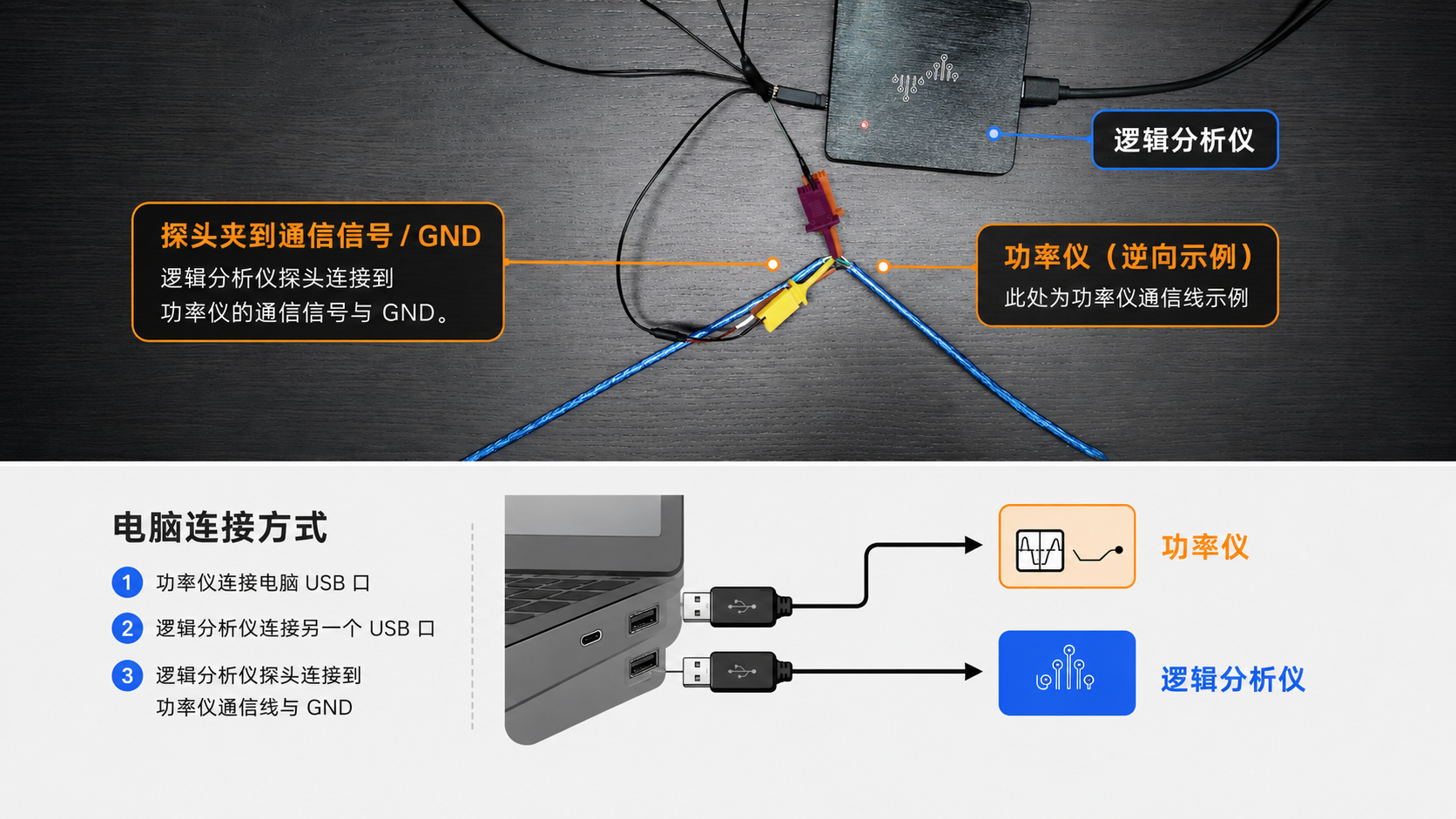

电脑、USB 线、数字功率仪和 DSLogic 逻辑分析仪的接线指引 — GPT 生成的接线指引，用于帮助理解连接关系。图片中的接口名称、线序和器件外观可能与您的实际元器件不完全一致，接线时请以实际仪器、线缆和厂商资料为准。

开发者需要打开数字功率仪的上位机软件，并让 DSLogic 能采集到 USB 线内部的 D+、D- 信号。

接线信息必须明确告诉 Agent。比如：

信息	示例
逻辑分析仪型号	DSLogic
通道 0	USB D+
通道 1	USB D-
被测设备	数字功率仪
电脑端软件	功率仪上位机
目标动作	开始采集、设置上限、读取数据

这个项目默认只分析开发者有权调试的设备和软件，不用于绕过未授权设备或服务的访问控制。

开发者需要提供什么？

下面信息可以直接用自然语言在对话中输入，不是所有情况都需要全部提供。请根据您自己的开发需求，从以下参考中选择最有帮助的部分说明即可：

逻辑分析仪通道和物理线的对应关系
上位机软件或明确的操作步骤
每次采集对应的人工操作记录
导出的协议解码结果或采集文件
需要逆向的命令范围

如果要确认参数含义，开发者还需要做成组实验：只改变一个参数，多采几组数据，让 Agent 对比字节变化。

智能体可以完成什么？

Agent 可以完成：

规划采集动作顺序
建议 DSLogic 的采样和解码配置
对齐上位机动作与解码数据帧
从多组采集中归纳命令字、长度、参数、校验和等结构
输出命令映射表和待验证项
生成后续验证计划或最小复现实验

Agent 不能替代真实接线，也不能凭空确认没有采集到的数据。涉及设备安全、电气连接和授权边界时，开发者需要自己确认。

最终如何判断结果正确？

最直观的判断方式是：把 Agent 归纳出的命令重新发送给仪器，观察仪器是否执行了对应动作。

例如，Agent 判断某一帧代表“开始采集”或“设置上限”后，再用这条命令触发一次真实设备。如果设备行为与上位机点击同一按钮时一致，就说明这个逆向结果基本可用。

如果还没有做到重新发送验证，只能先把结论标为“协议分析结果”，不要写成“已完整破解并验证”。

可复制的提示词模板

下面是视频中使用的提示词整理版。它把接线、采集方式、Agent 操作边界和注意事项一次性说清楚，适合直接作为同类逆向任务的起点。

当前项目是一台功率仪器 bluebird 的上位机，电脑上位机通过虚拟串口协议用 USB 线连接到仪器。
现在我用 DSLogic 逻辑分析仪的通道 0 接 D-，通道 1 接 D+。

请你帮我在确定上位机能操作之后，启动持续监听逻辑分析仪：
- 采用 stream 模式；
- 采样率 50 MHz 足够；
- 停止时间尽量长，因为不能让它自动结束，而是需要你手动完成后停止。

然后自行操作这份上位机去控制仪器，将收集的结果进行 decode。
帮我逆向与推测出上位机的几个关键动作下，与仪器的相应通信协议和行为逻辑。

本次单纯验证逻辑分析仪能力，不需要花时间从上位机软件里找线索。
完成后将成果介绍总结。

注意：
1. 在开启监听后要尽快触发上位机动作并尽快关闭采集，减少中间动作，
   因为每多采集一段时间都会产生大量空间成本。
2. 不要猜测时间片段，因为工具没有精准时间戳，猜得不准。

这段提示词里最重要的不是“帮我逆向”这句话，而是三类约束：

明确物理接线：通道 0 是 D-，通道 1 是 D+；
明确采集策略：stream 模式、50 MHz、手动停止；
明确分析边界：这轮只验证逻辑分析仪能力，不从上位机软件里花时间找线索。
